Question

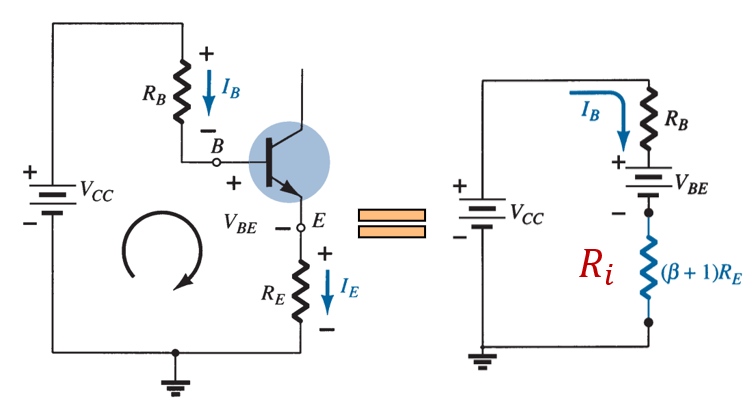

BJT分压器偏置的近似分析方法可以将电路中的BJT转化为等效电路元件来简化电路分析，不过BJT近似分析方法只有在特定条件下（\(\beta R_{E}\geq10R_{2}\)）才成立，主要由以下步骤构成：[...]
Answer
当\(\beta R_{E}\geq10R_{2}\)时，我们可以直接用等效电路计算\(V_{B}\)：\(\displaystyle V_{B}=\frac{R_{2}V_{CC}}{R_{1}+R_{2}}\)
接下来就可以根据路径
\(\begin{array}{c}V_{B}\\\downarrow\\V_{E}=V_{B}-V_{BE}(0.7V)\\\downarrow\\I_{E}=\displaystyle\frac{V_{E}}{R_{E}}\approx I_{C}\\\downarrow\\V_{CE}=V_{CC}-I_{C}(R_{C}+R_{E})\end{array}\)
求得\(I_{C}\)和\(V_{CE}\).
Tags
#has-images
Question
BJT分压器偏置的近似分析方法可以将电路中的BJT转化为等效电路元件来简化电路分析，不过BJT近似分析方法只有在特定条件下（\(\beta R_{E}\geq10R_{2}\)）才成立，主要由以下步骤构成：[...]
Answer
?
Tags
#has-images
Question
BJT分压器偏置的近似分析方法可以将电路中的BJT转化为等效电路元件来简化电路分析，不过BJT近似分析方法只有在特定条件下（\(\beta R_{E}\geq10R_{2}\)）才成立，主要由以下步骤构成：[...]
Answer
当\(\beta R_{E}\geq10R_{2}\)时，我们可以直接用等效电路计算\(V_{B}\)：\(\displaystyle V_{B}=\frac{R_{2}V_{CC}}{R_{1}+R_{2}}\)
接下来就可以根据路径
\(\begin{array}{c}V_{B}\\\downarrow\\V_{E}=V_{B}-V_{BE}(0.7V)\\\downarrow\\I_{E}=\displaystyle\frac{V_{E}}{R_{E}}\approx I_{C}\\\downarrow\\V_{CE}=V_{CC}-I_{C}(R_{C}+R_{E})\end{array}\)
求得\(I_{C}\)和\(V_{CE}\).
