Grundprinzipien der Rechnerarchitektur
auf. Ein DMA-Controller wirkt wie ein weiterer Prozessor am Bus. Um Inkonsistenzen im Speicher zu vermeiden, muss ein DMA-Controller eng mit dem Speichermanagment des Systems zusammenarbeiten. <span>Was ist Memory-Mapped I/O? Ein I/O Controller besteht aus einer Vielzahl von Registern, welche auf zwei Varianten adressiert werden können: Memory-Mapped I/O, um den konventionellen Adressraum verschiedenen I/O-Devices zuzuordnen oder Getrennten I/O Adressraum, bei dem auf einer speziellen Adressleitung die E/A-Adresse auf den Bus gelegt wird. (veraltete Variante) Was ist eine Task? Ein Task ist ein eigenständiges Programm / Prozess von vielen im Multitasksystem. Es wird von einem TSS (Task State Segment) beschrieben. Bei einem Taskwechsel werden alle Informationen in diesem TSS gespeichert. Jeder TSS-Deskriptor steht in der GDT. Die GDT hat beim i486 8192 Einträge, jedoch ist der 0. Eintrag immer leer. Somit sind maximal 8191 verschiedene Prozesse möglich (inclusive des Betriebssystems). Wie werden Task-Wechsel realisiert? Ein Taskwechsel geschieht durch Auswahl eines Task-Gates aus Globaler Deskriptor Tabelle (Task State Segment = TSS). Ein TSS Enthält alle Informationen, die einen Task ausmachen: verwendete Prozessor-Register LDT-Selektor (einer Pro Task) welche die Segment-Deskriptoren des Prozesses enthält Stack-Segment-Pointer Verwaltungsinformation Adresse der Paging-Tabellen I/O-Map Base Adresse Busy-Bit, definiert den aktuell rechnenden Task (genau einer im System) TR (Task Register) enthält den aktuellen TSS (Selektor des Descriptors des aktuellen TSS) TSS-Descriptoren nur in GDT! Bsp: Scheduler als Task ( Umschalter ) Umschalten durch jeweiligen Austausch des Back-Link, IRETD zum anderen Task, z.B. Timer-Interrupt-Task. Welche Möglichkeiten für Privilegwechsel gibt es? CALL in eine Prozedur mit anderen Privilegde-Level (CALL-Gate) JMP in eine Prozedur mit anderen Privi legde-Level (TASK-Gate) INT (TRAP-Gate) TASK-Gate durch erzwungenen Prozeßwechsel IRET Rücksprung aus INT-Handler Was ist der Unterschied zwischen einem Selektor und einem Deskriptor? Ein Selektor Segment-Register wählt einen Deskriptor in (GLI)DT aus, ein Deskriptor Eintrag in (GLI)DT, beschreibt das Segment. Weshalb ist es sinnvoll, dass ein TSS-Descriptor nur in der GDT stehen darf? Es soll verhindert werden, daß ein USER-Programm in einen anderen Task springt. Da Taskwechsel nur über TASK-Gates erfolgen (dieses zeigt auf einen TSS-Deskriptor) muß der CurrentPrivilegdeLevel (CPL vom CS:) numerisch kleiner sein, als das des geforderten TSS-Deskriptor (DPL) bzw. kleiner als der (RPL) des Segments wo sich der TSS-Deskriptor aufhält. Damit wird sichergestellt, daß der Taskwechsel nur von "höherem" Code (OS) aus ausgeführt werden kann. Würde ein TSS-Deskriptor in der LDT stehen, könnte es dort mit einem höheren RPL versehen werden, und der USER-Code könnte sich zum OS-CODE etablieren! Welche Grundtypen von Deskriptoren gibt es? IDT LDT GDT CODE-Segment DATA-Segment STACK-Segment CODE-Segment DATA-Segment STACK-Segment INT-Gate TRAP-Gate TASK-Gate TASK-Gate TASK-Gate CALL-Gate Welche grundlegenden Adressierungsarten gibt es? Unmittelbare Adressierung Direktadressierung (Direct Adressing) Registeradressierung Indirekte Registeradressierung Indizierte Adressierung Basisindizierte Adressierung Stapeladressierung Unmittelbare Adressierung Der Adressteil der Instruktion enthält den Operanden selbst, anstatt eines Verweises. Solche Operanden werden als Direktoperanden (Immediate) bezeichnet Bsp: MOV R4, 5H (5H wird direkt in R4 gespeichert) Direktadressierung (Direct Adressing) Es wird eine volle Adresse des Operanden angegeben Deshalb nur für globale Variablen anwendbar, da Instruktion immer auf gleiche Speicehrzeile zugreift Registeradressierung Das gleiche Prinzip wie Direct Adressing, nur das Register anstelle von Speicherzellen verwendet werden In Registern sollten die am häufigsten verwendeten Variablen abgelegt werden, da Register vielfach schneller als Hauptspeicher sind Load/Store-Architekturen nutzen fast nur diesen Registermode (außer es muss vom oder zum Speicher transferiert werden) Indirekte Registeradressierung Die Adresse wird nicht direkt angegeben, sondern indirekt über ein Register Das Register enthält somit einen Pointer auf eine Speicherzelle Vorteil ist, daß auf Speicher referenziert werden kann, aber keine volle Speicheradresse notwendig wird Indizierte Adressierung Der Speicher wird durch Angabe eines Registers und eines konstanten Offsets adressiert Häufig benutzt bei Arrayzugriffen, wie A = B[i] (MOV R1, B[R2]) Basisindizierte Adressierung Speicheradresse wird hier durch Addition zweier Register und einen optionalen Offset berechnet Eines der Register stellt die Basis dar und ein anderes den Index Stapeladressierung Hier ist gar keine Adressangabe notwendig Somit sind die Instruktionen sehr kurz Die Stapeladressierung arbeitet mit der umgekehrten polnischen Notation (Postfix) Kapitel 3 - Speicherschutz und Multitasking Um unberechtigte Zugriffe, Datenaufrufe oder Systemprozedurecalls zu vermeiden und Task-Isolation zu gewährleisten, ist ein ausgeklügeltes Sp
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur
rt das Big-Endian-Format. Falls Worte so in den Speicher passen, das keine Verschiebungen auftreten, heißt der Speicher aligned. Prüfen kann man dies durch die Formel Adresse mod Wortlänge = 0? <span>Kapitel 2 - Interrupts und DMA Klassifizieren Sie die verschiedenen Unterbrechungen! Wenn in der Literatur von Interrupts gesprochen wird, so werden oft externe, asynchrone Interrupts gemeint, welche meistens in Zusammenhang mit E/A-Geräten auftreten. Wie arbeiten Traps (Fangstellen?) Traps sind eine Art automatische Prozeduraufrufe, welche durch eine vom Programm verursachte Bedingung eingeleitet werden. Solch eine Bedingung kann z.B. Gleitkommaüberlauf, Schutzverletzung oder Stapelüberlauf. Findet ein Überlauf statt, so stoppt die Ablaufsteuerung die Ausführung und holt von einer bestimmten Stelle im Speicher die Adresse des Trap-Handlers (Prozedur), mit der dann der Programmcounter überschrieben wird. Wesentliches Merkmal eines Traps ist, daß es durch Ausnahmebedingungen ausgelöst wird, welche durch Hardware oder Mikroprogramme erkannt werden. Wie arbeiten Interrupts Interrupts sind Unterbrechungen der Ablaufsteuerung. Wie es für Traps Trap-Handler gibt, gibt es für Interrupts Interrupt-Handler. Nach Abarbeitung des Interrupt-Handlers wird die Kontrolle wieder an das Programm zurückgegeben. Der interne Zustand des Prozessors (IP, Register, ...) muss nun exakt wiederhergestellt werden. Der Unterschied zwischen Traps und Interrupts ist nun, daß Traps synchron mit dem ausgeführten Programm laufen. Deshalb werden sie auch erst nach der Befehlsausführung erkannt und ausgeführt. Asynchrone Interrupts sind dagegen unabhängig vom gerade ausgeführten Programm. Interrupt’s stammen von echten physikalischen INT-Quellen wie z.B. IRQ3 von COM1 kommt. Diese springen über ein Interrupt-Gate. Interrupt’s die per Software mit INT-Befehl ausgelöst werden, springen über Trap-Gates! Wenn ein Interrupt ein Interrupt-Gate durchläuft, wird das IF=0 automatisch gesetzt, d.h. es gehen überhaupt keine Interrupts mehr durch. Asynchrone Interrupts können also nicht unterbrochen werden. Trap-Gates dürfen unterbrochen werden, da sie nicht zeitkritisch sind. Interrupt- und Trap-Gates führen nicht zu Taskwechsel über ein TSS. Das retten der Register ist dem INT-Handler überlassen. Was sind Software Interrupts? Software-Interrupts werden von Programmen mit Hilfe von speziellen Maschinenbefehlen aufgerufen. Dabei müssen diese nur eine Nummer für das benötigte Interrupt kennen. Über diese Nummer wird in der Interrupt-Vektor-Tabelle die Adresse des Interrupt-Unterprogrammes (ISR) referenziert und ausgeführt. Was versteht man unter internen und externen Interrupts? Externe Interrupts sind asynchron, wie nichtvektorisierte und vektorisierte Interrupts. Interne sind synchron, wie Software Interrupts oder Exection-Traps (Reaktionen auf interne Fehler wie FPU-Errors oder Page-Faults). Was ist Polling? Polling ist das zyklische Abfragen von einen oder mehreren E/A-Devices zur Feststellung der Kommunikationsbereitschaft bzw. zum Einholen von Kommunikationswünschen. Vorteile des Pollings Nachteile des Pollings Einfach zu Implementieren Hoher Programm-Overhead Kommunikationsanforderungen erfolgen synchron zum Programmablauf Die meisten Anfragen an die Geräte sind unnötig Je mehr Geräte am Bus hängen, um so mehr steigt Reaktionszeit. Priorisierung bei zeitgleichen Anfragen erfordert zusätzlichen Zeitaufwand Aufgrund der vielen Nachteile sollte besser eine asynchrone Kommunikation mit den Geräten durch die Hardware unterstützt werden (Interrupts). Das Interrupt-Prinzip Es kann auch über eine Art "hardware-gestütztes Polling" über spezielle Interrupt-Signalleitungen eine Kommunikationsanforderung festgestellt werden. Dazu muss aber die Befehlsverarbeitungschleife um eine Unterbrechungsanfrage erweitert werden. Erklären Sie den Unterschied zwischen vektorisierten und nichtvektorisierten Interrupts! Man unterscheidet vektorisierten und nichtvektorisierten Interrupt. Bei nichtvektorisierten Interrupts wird dem Interruptsignal eine feste Adresse zugeordnet. Bei vektorisierten Interrupts wird dynamisch eine wahlfreie Adresse zugeordnet, welche durch die CPU über ein definiertes Protokoll vom Datenbus gelesen wird. Was passiert beim Auftreten eines Interrupts? 1. Sperren weiterer Unterbrechungen mit gleicher oder geringerer Priotität Unterbrechungen mit höherer Wichtigkeit dürfen normalerweise solche mit geringerer Wichtigkeit wieder unterbrechen 2. Rettung wichtiger Register-Informationen(Prozessorstatus) alle Prozessor-Register retten, die durch die Interruptbehandlung überschrieben würden heute gibt es dafür spezielle Maschinenbefehle 3. Bestimmen der Interruptquelle (durch Hardware realisiert) 4. Laden des zugehörigen Interruptvektors d.h. das Herstellen des Anfangszustandes für gewählte Interruptroutine 5. Abarbeitung der Interruptroutine Retten weiterer Zustandsinformationen, sofern nicht durch Hardware realisiert meistens Übernahme weiterer Parameter von definierten Stellen (bei Systemaufruf Ruf-Nr. und weitere Parameter oder bei Geräte-Interrupt Gerätestatusbits wie E/A Fortschritt, Fehler etc.) eigentliche Behandlung des Interrupts, z.B. Setzen eines Flags (z.B. bei Gleitkommaüberlauf oder Aufruf zum Rückpositionieren und erneutem Lesen bei Lesefehler bei Magnetbandkassette (komplizierterer Fall) 6. Rückkehr zur unterbrochenen Aufgabe entweder Rückspeichern der geretteten Registerinformationen, d.h. Wiederherstellen des Prozessorzustandes oder Bearbeitung einer neuen Aufgabe, z.B. bei Uhrinterrupt nach Ablauf einer Zeitscheibe oder Zustand "HALT" nach schwerem Fehler, z.B. Spannungsausfall (abort) Welche beiden Zustandssicherungskonzepte gibt es totale Sicherung aller bislang nicht automatisch gesicherten Register der CPU-Status des unterbrochenen Programms wird komplett eingefroren auch die invarianten Anteile werden gesichert, der Programmzustand ist damit leicht zugreifbar weit verbreitet bei Allzweckbetriebssystemen (z.B. UNIX & Co.) partielle Sicherung der im weiteren Verlauf nicht gesicherten Register der CPU-Status des unterbrochenen Programms wird teilweise eingefroren es wird nur der wirklich von Änderungen betroffene Anteil gesichert der Programmzustand ist damit nicht leicht zugreifbar weit verbreitet bei Spezialzweckbetriebssystemen Was stellt das Hauptproblem bei Interrupts dar Interrupts verhalten sich nicht deterministisch. D.h. ihre Abarbeitungszeit variiert. Sie sollte trotzdem so gering wie möglich gehalten werden. Warum wird DMA oft Interrupts vorgezogen? Zwar befreien Interrupts die Prozessoren vom Warten auf E/A Ereignisse, aber vektorisierte Interrupts benötigen viele Taktzyklen zu ihrer Abarbeitung. Dieser Overhead steigt natürlich, um so weniger Datenmengen bei einer Interruptauslösung übertragen werden. Interrupts werden erst nach der Befehlsabarbeitung erkannt und ausgeführt. Dies ist ein Problem bei Echtzeitanwendungen, da sich diese Verzögerung negativ auswirken kann. Außerdem kommt es durch Interrupts bei Instruction-Set-Parallismus oft zu Pipeline-Neustarts. Die Lösung dieser Probleme wäre ein direkter Speicherzugriff eines Devices, da so der Prozessor komplett umgangen werden kann. Wie kann DMA implementiert werden? Zentral Ein zentraler DMA-Controller steht allen Geräten zu Verfügung. Dezentral: Jede E/A-Einheit hat ihren eigenen DMA-Controller implementiert und kann selbst Busmaster werden Probleme bei DMA treten vor allem durch ihre Unabhängigkeit und die dadurch notwendigen Schutzmaßnahmen auf. Ein DMA-Controller wirkt wie ein weiterer Prozessor am Bus. Um Inkonsistenzen im Speicher zu vermeiden, muss ein DMA-Controller eng mit dem Speichermanagment des Systems zusammenarbeiten. Was ist Memory-Mapped I/O? Ein I/O Controller besteht aus einer Vielzahl von Registern, welche auf zwei Varianten adressiert werden können: Memory-Mapped I/O, um den konventionellen Adr
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur
s den Index Stapeladressierung Hier ist gar keine Adressangabe notwendig Somit sind die Instruktionen sehr kurz Die Stapeladressierung arbeitet mit der umgekehrten polnischen Notation (Postfix) <span>Kapitel 3 - Speicherschutz und Multitasking Um unberechtigte Zugriffe, Datenaufrufe oder Systemprozedurecalls zu vermeiden und Task-Isolation zu gewährleisten, ist ein ausgeklügeltes Speicherschutzsystem notwendig. Segmente zum schützen von Speicherbereichen Segmente sind logische Speicherbereiche variabler Länge (Pages sind normalerweise gleich groß und ergeben zusammengesetzt ein Segment). In einem Segment ist wiederum eine Aufteilung in Code-, Daten- und Speichersegment zu finden. Jedes Segment definiert ein Objekt, welches eindeutig über einen Deskriptor mit Basisadresse, Zugriffsrechten und Limit beschieben wird. Auf Basis dieser Segmente arbeitet die komplette Speicherverwaltung eines Rechners. Wie wird auf Segmente zugegriffen? Segmente werden über eine Deskriptortabelle indiziert. Die Tabellen enthalten Pointer auf die Speicherbereiche der jeweiligen Segmente. Was ist das besondere am segmentierten Adreßraum? Adressen auf Basis von Segmenten sind im unterschied zu linearen Adressen zweidimensional. Sie bestehen aus Segment und Offset. Berechnet werden sie durch einfache Addition von Segment und Offset. Vor der Addition ist das Segment um 4 Stellen nach links zu verschieben. 0002 : 000F berechnet sich also aus 0020 + 000F = 0001F Was sind die Nachteile des Realmodes? Begrenzung eines Segments auf maximal 64 KB, da Offsetadresse nur 16 Bit groß ist Es nur das erste MByte durch das Betriebssystem adressierbar kein Schutz des Speichers vor anderen Programmen Einträge aus der Interruptvektor-Tabelle sind leicht veränderbar nur ein Programm kann ausgeführt werden Was hat Multitasking mit Protected Mode zu tun? Multitasking kann nur durch Protected Mode arbeiten. Er ist sozusagen Grundlage für alle multitaskingfähigen Betriebssysteme. nsbesondere geht es um gegenseitigen Schutz der laufenden Tasks Taskwechselunterstützung durch das Betriebssystem Privilegierungsmechanismen Betriebssystemfunktionen zur Verwaltung von virtuellen Speicher Getrennte Stacks für Parameterübergabe Lösung des "Trojanischen Pferd" Problems Privilegebenen Im Protected Mode werden Anwendungen und Betriebssystem strikt getrennt. Es gibt vier Privilegstufen (null bis drei), welche über die Ausführung verschiedener Maschinensprachebefehle entscheiden. Befehle der Ebene Null sind z.B. das Laden der globalen Deskriptorentabelle oder des Maschinenstatuswortes. Aus welchen beiden Teilen besteht eine Virtuelle Adresse? Eine virtuelle Adresse beinhaltet den Segmentselektor, welcher auf einen Eintrag in der Deskriptortabelle zeigt. Das Segment-Offset zeigt auf die dazugehörige Adresse in dem selektierten Segment. Aus welchen drei Teilen setzt sich ein Segmentselektor zusammen? Aus dem Index, der den Eintrag in der Deskriptortabelle referenziert, dem Table Indicator, welcher über globalem oder lokalem Adressraum entscheidet und den Privelege Level. TI - Table Indicator 0 = GDT (Global Deskriptor Table für den globalen Adreßraum) 1 = LDT (Local Deskriptor Table für den lokalen Adreßraum) RPL Requestor's Privilege Level Privilegstufe des Segments, auf welches der Selektor verweist Was ist ein Deskriptor? Deskriptoren sind Abbildungen zwischen der virtuellen bzw. logischen Adresse (Segmentselektor:Offset) und der linearen Adresse (Basisadresse und Offset). Aus der linearen Adresse wird dann die physikalische Adresse berechnet. (bei i286 war die lineare Adresse noch gleich der physikalischen Adresse, da es noch keine Paging-Einheit gab) Was steht alles in so einem Eintrag in der Deskriptortabelle? Die "normalen" Deskriptoren, welche einen normalen Adressraum (Daten-, Code- oder Stacksegment) beschreiben, enthalten die Basisadresse des Segmentes im Speicher die Zugriffsrechte die Länge des Segmentes Eine andere Klasse von Deskriptoren sind System-Segment-Deskriptoren und zur Ablaufsteuerung notwendige Deskriptoren. Erstere definieren Einsprungpunkte in spezielle System-Unterroutinen oder Gates. Letztere sind Deskriptoren für Task-State-Segmente oder Local-Deskriptor-Tables. Aktiv sind aber immer nur eine globale, eine lokale Interrupt-Beschreibertabelle und eine Interrupt-Beschreibertabelle. Was ist ein Gate? Gates sind spezielle Eintritts-Deskriptoren in Segmente höherer Privilegstufe. (Interrupt- oder Trap-Gate-Deskriptoren) Worin unterscheiden sich GDT und LDT? Die Global Descriptor Table einhält Segmente des globalen Adressraums, welcher für alle Tasks zur Verfügung steht. Dagegen sind mit Local Descriptor Table allokierte Segmente nur von den Host-Tasks selbst adressierbar. (privater Adressraum) Lokale Deskriptortabellen sind Grundlage für die Task-Isolation und daher extrem wichtig für Sicherheit und Segmentschutz. Beschreiben Sie den Aufbau einer Globalen Deskriptortabelle ... ... Globale C/D2 Globale Code-/Daten-Deskriptoren Globale C/D1 Globale Code-/Daten-Deskriptoren ... ... System D2 Gates bzw. TSS-Deskriptoren System D1 Gates bzw. TSS-Deskriptoren ... ... ... ... LDT 2 Lokale Deskriptoren für individuellen Task LDT 1 Lokale Deskriptoren für individuellen Task ... ... ... ... IDT 2 Interrupt/Exeption Gates bzw. Deskriptoren IDT 1 Interrupt/Exeption Gates bzw. Deskriptoren GTD_alias ermöglicht dynamischen Zugriff auf die GDT 0-Selektor Zugriff auf 0-Selektor führt zu Exeption Was unterscheidet Real-Mode und Protected-Mode? Im Real-Mode gibt es keine Deskriptoren und somit ist auch kein Segmentschutz möglich. Die Basisadresse berechnet sich einfach aus dem Segment-Register, welches maximal 1 MByte adressieren kann, da es nur 20 Bit breit ist. Im Protected-Mode werden die Basisadressen mittels Deskriptoren bestimmt. Auf Grund dieser Unterschiede sind folgende Merkmale für den Protected-Mode signifikant: Virtuelle Speicherverwaltung Speicherschutzmechanismen durch Segmentation (über Deskriptoren) Paging möglich echtes Multitasking möglich I/O-Privilegierung und privilegierte Befehle Was ist Paging und wie funktioniert es? Paging wird ab i386 vom Prozessor unterstützt und ist nichts weiter als eine Einteilung des Speichers in gleich große Seiten. Vorteil des virtuellen Speichers, welcher durch Mapping oder Paging erst möglich ist, sind für Anwendungen theoretisch unendlich großen Arbeitsspeicher. Grund dafür ist, dass der Tertiärspeicher als Zwischenspeicher für schlafende oder temporär nicht notwendige Seiten ausgenutzt wird. Es gibt ausgeklügelte Seitenerstetzungsalgorithmen, welche das Austauschen von Seiten übernehmen. Ein weiteres Problem was beim Paging gelöst werden muss, ist die eventuell entstehende Inkonsistenz. D ieses Problem wird wie bekanntermaßen üblich durch Dirty-Bits in den Pages gelöst. Verwirrend ist anfangs der Zusammenhang von Segmentierung und Paging. Letztendlich laufen beide Technologien gleichzeitig auf einem modernen System und ergänzen sich gegenseitig. Paging ist hinter den Segmentierungsvorgang geschalten, um Transparenz zu gewährleisten. Die durch die Segmentierung berechnete bzw. übergebene lineare Adresse entspricht ohne Paging der physikalischen. Falls Paging aktiv ist, muss noch etwas mehr getan werden. Die Umsetzung von Linearer in Physikalischer Adresse hängt vom verwendeten Paging ab. Normalerweise wird über die ersten Bits die Page-Table referenziert und über die folgenden der Pagetable-Eintrag, aus dem die Basisadresse geholt wird. Der Offset wird normalerweise beibehalten. Beschreiben Sie was bei einem Page-Fault intern alles abläuft? Während Abarbeitung einer Befehlssequenz erfolgen mehrere Seitenzugriffe Es erfolgt ein Zugriff auf eine Seite. Prozessor prüft die Seite (ist sie im Speicher?). Seite gibt Page Not Present State zurück (d.h. Seite nicht im Speicher) CPU löst Page Fault Exception aus (Siehe System-Aufruf-Deskriptoren) Betriebssystem gibt in Auftrag die Seite von Platte zu holen Prozessor aktiviert Festplattenhardware und positioniert Leseköpfe Seite wird über DMA-Transfer von Disk-To-free Memory übertragen Betriebssystem aktualisiert Pagetable einschließlich des TLB (flush TLB) Betriebssystem startet den unterbrochenen Befehl neu Nennen Sie Vorteile und Nachteile des Pagings gegenüber Segmentation-Only! Performanceerhöhung eines Multitasking-Betriebssystems Verwaltung der Swap-Datei wird durch die Verwendung konstanter Speicherblöcke einfacher nur die 4-KByte werden eingelagert, die tatsächlich benötigt werden und nicht das gesamte Segment Nachteile: Ausführung verzögert sich, weil die Adresse erst dekodiert werden muß bei Zugriff auf eine Seite/Page evtl. erst Einlagerung dieser vom Sekundärspeicher notwendig (Present-Bit) Wie kann man die Adressdekodierung beim Paging umgehen? Durch Translation Lookaside Buffer. Ein TLB ist ein assoziativer Vierwege-Cache, welcher die 32 Page-Table-Einträge aufnimmt, auf die der Prozessor zuletzt zugegriffen hat (LRU-Strategie). Ein TLB Eintrag besteht aus drei logischen Blöcken: Datenblock mit Page-Attributen und physikalische Basisadresse einer Page Tagblock enthält die oberen 17 Bit einer linearen Adresse und Schutz-Bits LRU-Block (Least Recently Used) zeigt letzten Zugriff an Page- und Segmentschutz Zuerst wirkt der Segmentschutz und danach Pageschutz. Pageschutz ist nur 2-stufig. Die inneren drei Privilegebenen sind beim Paging als Supervisor-Code geschützt. Die äußere Ebene ist User-Code. Ein Zugriffsversuch einer User-Page auf eine Supervisor-Page löst eine Exception aus. Was unterscheidet kooperatives und preemtives Multitasking? Beim kooperativen Multitasking entscheiden die Tasks selbst über die Umschaltung der Prozessorleistung. (Naives und Gutgläubiges Verfahren, daß an die Vernunft aller Tasks und somit aller Programmierer glaubt : ) Preemptives Multitasking ist echtes Multitasking. Ein externer Timer steuert die Umschaltung der Tasks. Die Tasks können somit keinen Einfluss auf die Betriebsmittelumschaltung nehmen. Kapitel 4 - Speicherhierarchie und Caches Was bedeutet die Eigenschaft Lokalität? Aus programmtechnischer Sicht wiederholen sich oft Befehle und ganze Programmteile. Somit werden Daten
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur
aubt : ) Preemptives Multitasking ist echtes Multitasking. Ein externer Timer steuert die Umschaltung der Tasks. Die Tasks können somit keinen Einfluss auf die Betriebsmittelumschaltung nehmen. <span>Kapitel 4 - Speicherhierarchie und Caches Was bedeutet die Eigenschaft Lokalität? Aus programmtechnischer Sicht wiederholen sich oft Befehle und ganze Programmteile. Somit werden Daten oft wiederholt angefordert. Es gibt nun zwei Arten von Lokalität: Was ist Zeitliche Lokalität? Auf ein gerade zugegriffenes Datum wird sicher bald wieder zugegriffen. Was ist Räumliche Lokalität? Auf Daten, deren Adressen benachbart sind, wird mit hoher Wahrscheinlichkeit auch zugegriffen. Anzumerken ist, daß Datenzugriffe eine geringere Lokalität zeigen als Befehlszugriffe. Nach welchen Merkmalen lassen sich Caches klassifizieren? Cache-Größe (damit verbundener Hardware-Aufwand) Größe einer Cachezeile (Verschmutzungseffekt) Cache-Organisation (Vollassoziativ/Direct Mapped/Satz-Assoziativ) Schreibstrategie (Write-Through /-Allocate oder -Back) Split-Cache-Design (Transfer-Bandbreiten) Multi-level Cache-Hierarchien (Workingssetgrößen) Effective Working Set (Overflow-, Victim-, Trace Cache) Innere Cache-Parallelität (Streaming) Kohärenz-Verfahren (Snooping, MESI) Wie ist ein Cache aufgebaut? Zeile 1 Adress-Tag Datenblock Control(Bits) Zeile 2 Adress-Tag Datenblock Control(Bits) Zeile 3 Adress-Tag Datenblock Control(Bits) ... Adress-Tag Datenblock Control(Bits) Zeile n Adress-Tag Datenblock Control(Bits) Control-Bits sind z.B. Valid-Bits, Dirty-Bits und Prozess-ID. Das Adress-Tag ist nichts weiter als ein Teil der Adresse, welche bei einem Zugriff als Index gilt. Ein Datenblock ist in der Praxis meistens zwischen 16 und 64 KByte groß. Welche Cache-Arten kennen Sie? Ein Cache-Eintrag besteht aus einem Tag (Identifikator) und den Daten. Die Implementierung unterscheidet sich. Es gibt voll-, einfach assoziative und Satzassoziative Caches . Wie arbeitet ein vollassoziativer Cache? Das Tag Feld ist hier die assoziierende Adresse des Datums im Speicher. Die Hardware ist bei vollassoziativen Caches aufwendig, da diese bei einem Cache Zugriff alle Tags gleichzeitig mit der anliegenden Adresse vergleicht. Dies ist zwar extrem schnell, aber sehr teuer. Außerdem wird er sehr langsam wenn die Anzahl der Cachezeilen hinreichend groß wird. Da bei vollassoziativen Cachen ein Datum an jede Stelle des Caches platziert werden kann, muss eine Logik her, welche eine Entscheidung trifft. Als Plazierungsstrategie wird oft LRU verwendet. Dies ist seht aufwendig! Wie arbeitet ein Direct-Mapped-Cache (einfach assoziativer Cache)? Beim Direct-Mapped-Cache entscheidet eine Map-Funktion, welche Zeile im Cache mit der anliegenden Adresse referenziert wird (somit ist kein LRU o.ä. notwendig). Dabei wird einem Hauptspeicherblock genau ein Cache-Block zugeordnet (n:1 Beziehung). Oft wird eine Funktion wie (A mod Cachesize / Zeilengröße) zur Berechnung der Cachezeile aus der anliegenden Adresse benutzt, da bei diesem Verfahren dann nur (A / Cachesize) als Tag in jeder Cachezeile gespeichert werden muss. Vorteil dieser Variante ist die einfache, kostengünstige Integration (nur Komperator notwendig) und die hohe Geschwindigkeit. Leider neigt ein Direct-Mapped-Cache zu vielen Konflikten (ähnlich den Kollisionen bei Hash-Tables), welche zusätzliche Cache-Misses bildet, da mehrere Adressen auf die gleiche Cachezeile verweisen. Wie arbeitet ein n-Wege-Satz Cache (Satzassoziativer Cache)? Diese Variante ist nichts anderes als eine Implementation mehrerer parallel verknüpfter Direct-Mapped-Caches. Sie stellt quasi einen Kompromiss zwischen Cache-Effizienz und Aufwand dar. Die Arbeitsweise ist die gleiche, nur das die Map-Funktion nicht nur auf eine Zeile im Speicher zeigt, sondern auf n. Die Hardware des Caches vergleicht alle n Tags gleichzeitig, mit dem anliegenden Index. Ist eine der Tags gleich dem Index, ist dies ein Cache-Hit. Diese Technik reduziert die hohe Anfälligkeit von Direct-Mapped-Caches für Konflikte, benötigt aber mehr Chipfläche. Welche Schreibstrategien für Caches gibt es? Write-Back,Write-Throug und Write-Allocate. Write-Back-Strategie? Ein zu lesendes Datum wird entweder bei einem Hit aus dem Cache gelesen oder im Falle eines Misses, aus dem Hauptspeicher geholt und parallel in den Cache eingetragen. Im Falle der Aktualisierung, muss erst das Dirty-Bit der zu überschreibenden Cache-Line geprüft werden, um diese gegebenenfalls in den Hauptspeicher zurückzuschreiben. (Write-Back) Vorteil dieser Strategie ist das bei Hits kein Hauptspeicherverkehr oder Busbelastung auftritt. Alle Operationen können schnell innerhalb der Working-Sets mit Cache-Speed erfolgen. Somit arbeitet die CPU ungebremst. Problematisch wird dies, wenn mehrere Bus-Master am Bus hängen. Um Inkonsistenzen zu vermeiden sind dann spezielle Synchronisationsprotololle wie MESI notwendig. Concurrent Write-Back? Bei einfachen Write-Back-Caches muss die CPU im Falle eines Cache-Misses warten, bis die neue Cache-Line aus dem Speicher geholt wurde. Um diese Wartezeit im Mittel zu eliminieren, wird die alte Zeile zunächst in einen Writebuffer zwischengespeichert und später, parallel zu nachfolgenden Cache-Referenzen in den Hauptspeicher übernommen. (Sonderform: Buffered Line Refill) Wenn auch beim Lesen ein Line-(Read)-Buffer verwendet wird, spricht man von einem Streaming Cache. Write-Through-Strategie? Write-Through schreibt immer in den Hauptspeicher und falls sich eine Kopie auch im Cache befindet, so wird diese aktualisiert. Genau aus diesem Grund ist kein Rückschreiben eines Dirty-Datums notwendig, da es zu keinen Inkonsistenzen zwischen RAM und Cache kommen kann. Nachteil ist aber, dass nur bei Leseoperationen ein Geschwindigkeitsvorteil erzielt werden kann Buffered Write-Through Im Mittel erfolgen nach jeder Write-Operation zwei Read-Operationen. Deshalb kann ein Geschwindigkeitsgewinn erzielt werden, wenn ein schneller Zwischenbuffer (FiFo) vor dem Speicher plaziert wird, welcher einige Write-Operationen aufnehmen kann. Wird nun eine Leseoperation ausgeführt, so kann das Datum falls es noch in dem schnellen Buffer steht, direkt aus diesem gelesen werden. Write Allocate Hier wird immer in den Hauptspeicher und in den Cache geschrieben - auch wenn das Datum sich noch nicht im Cache befand. Zusammenspiel bei Cache-Misses Write-Allocate wird meistens mit Write-Back Strategie gemeinsam verwendet. Write-Allocate bedeutet dabei nichts weiter, als das der Hauptspeicher-Block in den Cache geladen wird. Beim No-write-Allocate (Write-Around) wird das Datum direkt im Hauptspeicher modifiziert, weshalb Write Around meist mit Write-Through verbunden wird. Zusammenfassung Caches Write-Back wird üblicherweise mit Write-Allocate kombiniert. Beim Write Allocate (fetch-on-write) wird ein Block gelesen und in Cache gespeichert. Beim No-write-allocate (write-around) wird der Block in der unteren Ebene der Speicherhierarchie modifiziert und nicht nicht im Cache geladen. No-write-allocate wird deshalb meist bei Write-through verwendet. Was ist der Unterschied zwischen einen logischen und einen physischen Cache? Physische Caches liegen vor der MMU und speichern somit nur physikalische Adressen. Ein logischer Cache liegt zwischen CPU und MMU und speichert logische Adressen. Vorteil von logischen Caches ist daher, dass die Adressumrechnung bei einem Hit entfällt. Ein großer Nachteil sind aber die Synonym-Probleme bei Multiprozessorsystemen. Des weiteren wird bei Taskwechsel ein Cache-Flush notwendig. Multi-Level-Caches und Split-Caches Durch Hintereinanderlegen von verschiedenen Caches kann ein gleitender Übergang zu immer größeren und langsameren Speichern erreicht werden. First Level Caches sind meist n-Wege-Satzassoziativ und folgende Direct-Mapped. Split-Caches trennen Code und Daten und sind somit viel flexibler und besser an das Zugriffsverhalten in Bezug auf Strategie oder Assoziativität zu optimieren. Dabei unterscheidet man eine Havard-Architektur von der multiplexed Havard-Architektur (von Neumann Prinzip). Die reine Harvard trennt nicht nur Cache sondern auch den Hauptspeicher in Daten und Codebereich. Bei von Neumann liegen Daten und Code zusammen im Hauptspeicher und werden nur im Cache getrennt. Durch Trennung von Code und Daten verdoppelt sich die Bandbreite, da zeitgleich zugegriffen werden kann. Was geschieht wenn kein Platz mehr im Cache vorhanden ist? Es muss eine Cache-Line ausgewählt werden, die mit den neuen benötigten Daten überschrieben werden kann. Die Auswahl erfolgt meistens mit LRU - Last Recently Used. D.h. die am längsten nicht genutzte Cache-Line fliegt raus. Was ist ein Burst-Cache? Burst Caches schreiben nicht nur eine Zeile in den Speicher zurück, sondern gleich mehrere, um die Bandbreite auszunutzen und somit Zeit zu sparen. Zusammenhänge zwischen Caches, TLB's und Page Tables Folgende vier Fragen stellen sich bei Caches, TLB's und auch bei Page Tables: Wo kann ein Block eingelagert werden? (Direct Mapped also nur an einem Ort, Set Assoziativ an mehreren Orten oder Voll Assoziativ, also überall) Wie kann ein Block gefunden werden? (indexiert, limitierte Suche, komplette Suche oder lookup table wie Page Tables) Wie wird ein Block bei einem Miss aktualisiert? (normalerweise über LRU oder random Methoden) Wie wird mit Schreiboperationen umgegangen? (Write Through oder Write Back) Ein TLB ist ein Translation Lookaside Buffer und ist ein kleiner Cache für die Page Table, um Seitenzugriffe zu beschleunigen. Was ist ein Trace-Cache Ein Trace Cache ist ein spezieller Befehlscache, der "Traces" des aktuellen Programmlauf protokolliert. Dabei speichert jede Zeile einen Trace, welcher typisch mehrere taken branches enthalten kann. Befehlsfolgen, die aufgrund von taken branches (weit) auseinander liegen, werden in kontinuierlicher Folge abgespeichert. Gepaart mit multiple branch prediction können mehrere zusammenhängende Basisblöcke parallel gefetched werden. (ergibt hohe issue rate) Kapitel 5 - Risc Wie berechnet sich die Prozessorleistung? Die Prozessorleistung ist umgekehrt proportional zur Ausführungszeit eines Algorithmus und wird aus folgenden drei Parametern
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur

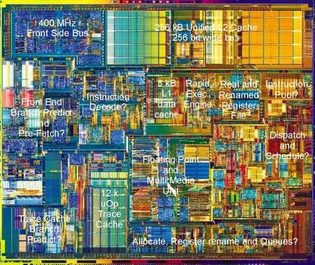

er liegen, werden in kontinuierlicher Folge abgespeichert. Gepaart mit multiple branch prediction können mehrere zusammenhängende Basisblöcke parallel gefetched werden. (ergibt hohe issue rate) <span>Kapitel 5 - Risc Wie berechnet sich die Prozessorleistung? Die Prozessorleistung ist umgekehrt proportional zur Ausführungszeit eines Algorithmus und wird aus folgenden drei Parametern ermittelt: Worum geht es im Besonderen bei einer Risc-Architektur? RISC Architekturen sind darauf aus, die Cycles Per Instruction zu minimieren. Das heißt, es wird versucht alle Befehle mit so wenig wie möglich Takten auszuführen. Welche architektonischen Möglichkeiten gibt es zur Veringerung der CPI? Piplining ergibt eine CPI > 1, andere Techniken wie Superskalarität und VLIW's haben Ausführungszeiten von kleiner als eins. Kombiniert ergeben beide Ansätze eine nahezuhe Ausführung von einem Befehl pro Takt. Desweiteren ermöglicht der kleine Befehlssatz von RISC eine festverdrahtete Steuereinheit, anstatt von Mikroprogrammen, welche höhere Taktzahlen pro Befehl mit sich bringen. Desweiteren muss bei einem Risc-Befehl nicht der Op-Code dekodiert werden, um herauszufinden, wie der Befehl zu entschlüsseln ist, da alle Befehle die gleiche Struktur besitzen. Auf welche vier Merkmale wird beim RISC-Design-Entwurf besonders geachtet? einfache Maschinenbefehle und Adressierungsarten mit einheitlichen Befehlsformat große und universelle Registersätze, für schnelle Variablenverarbeitung und größere Optimiermöglichkeiten für Compiler Verzahnung von Compiler und Architektur zur Bereitstellung von optimierenden Compilern Optimierte VLSI-Chipfläche durch platzsparende Steuerwerke schafft mehr Platz für Optimiertechniken wie Pipelining,Branch-Prediction oder Superskalarität Techniken zur Ablaufparallelisierung für RISC-Kerne Parallelität von einzelnen Befehlsphasen durch Pipelining Parallelität von ganzen Befehlen durch Superskalartechnik und VLIW Parallelität von Kodefäden durch Multithreading (programmierte Parallelität) oder Multiskalarität (Hardwarethreaderkennung) Parallelität von Befehlen unabhängiger Algorithmen (Multiprozessorsysteme) Pentium 4 Prozessor Kern Load / Store Architektur und Lokalhalten von Daten Da Speicherzugriffe in Pipelines starke Konflikte hervorrufen, gibt es bei RISC-Befehlssätzen nur eine einzige Möglichkeit mit LOAD bzw. STORE auf den Speicher zuzugreifen. So werden Registerzugriffe von Speicherzugriffen getrennt. Da Speicherzugriffe bekanntermaßen immer sehr viel Zeit kosten, versucht man diese so weit wie möglich zu vermeiden. Dies Erreicht man durch Lokalhalten von Daten, bzw. das Arbeiten auf den Registern. Was sind Registerfenster? Registerfenster sollen das Lokalhalten von Daten unterstützen. Typische RISC Prozessoren wie die Berkeley RISC besitzen weit über 100 Register, von denen aber immer nur 32 für sichtbar sind: R0...R9 globale Register R10...R15 Ausgaberegister R16...R25 lokale Register R26...R31 Eingaberegister Die Idee ist nun, daß die ersten 10 Register von allen Prozeduren gesehen werden. Die Restlichen von R10 bis R31 sind jeweils nur einer Prozedur zugeordnet. Falls nun eine Prozedur eine andere aufruft, wird nur das "Fenster" auf einen freien Registerbereich umgeschaltet. So müssen die Register nicht neu aus dem Speicher geladen werden und es wird dadurch viel Zeit gespart. Normalerweise überlappen sich die einzelnen Fenster um einige Register, um somit gleich eine effiziente Möglichkeit der Parameterweitergabe zu bieten. Was passiert wenn alle Registerfenster voll sind? Bei unserem Beispiel mit 138 Registern sind nach sieben Prozeduraufrufen alle Register gefüllt. Um ein Überlaufen zu vermeiden, wird das Register als Ringregister organisiert. Sind alle Registerfenster voll, wird das Älteste in den Speicher ausgelagert, was von sogenannten Trap-Routinen erledigt wird. Was sind Superpipelines? Superpipes vereinen Arithmetisches und Befehlspipelining. Arithmetisches Pipelining ist sogenanntes Funktionspipelining, bei dem einzelne Phasen eines Befehles in einer Pipeline-Form organisiert werden. Bei Instruction Pipelining wird die Abarbeitung eines gesamten Befehls in einer Pipeline organisiert. Zusammenfassung Risc Einfachere Befehlssätze mit ca. 40-80 Befehlstypen Einfachere Steuerung durch die Hardware ohne Mikroprogramme Effizientere Pipelines durch gleichlange, eintaktige Stufen Befehle können meist in einem Takt ausgeführt werden Datenzugriffe nur durch Load und Store um Speicherzugriffe zu vermeiden Mehr Register und Optimierung des Befehlssatzes durch Compiler Typische Riscsysteme haben eine hartverdrahtete Steuereinheit und somit keinen Mikrocodespeicher. Der Pentium ist ein "hybrid"-System mit RISC Kern. Dabei werden komplexe CISC Befehle durch ein Mikroprogramm in RISC zerlegt und im Kern ausgeführt. Die einfachen Befehle werden direkt im RISC Kern in einem einzigen Datenzyklus ausgeführt. Alle wichtigen elementaren (Risc) Befehle werden direkt von Level 0 ( der Hardware ) ausgeführt und somit nicht via Mikroinstruktionen interpretiert. Dies ist ein Vorteil von reinen RISC Systemen, welche diese Interpretationsebene zwischen Hardware und ISA (Instruction Set Architecture) Ebene nicht durchlaufen müssen. Mikroinstruktionen steuern den Datenweg für einen Zyklus. Sie enthält alle notwendigen Bit-Belegungen für ALU, MEM, Register etc., um einen Zyklus abarbeiten lassen zu können. Die Adresse der nächsten Mikroinstruktion wird ebenso mit codiert, wie die Art und Weise des Aufrufes. Die Mikroinstruktionen werden in einem Steuerspeicher gehalten, welcher das jeweilige Mikroprogramm enthält. Der Steuerspeicher muss die Mikroinstruktionen nicht in geordneter oder sequentieller Folge enthalten, wie es beim Hauptspeicher der Fall ist. Es kann jede Instruktion einen Verweis auf die Nächste enthalten. Sprünge sind einfach möglich. Angewandt wird dies in Form von Opcodes, welche nichts anderes als Adressen auf Mikroinstruktionen im Steuerspeicher sind. Kapitel 6 - Pipelining Wozu dient Pipelining? Pipelining soll es ermöglichen Befehle überlappt auszuführen. Dazu sind ein einheitliches Befehlsformat fester Länge Grundlage. Deshalb wer
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur
einen Verweis auf die Nächste enthalten. Sprünge sind einfach möglich. Angewandt wird dies in Form von Opcodes, welche nichts anderes als Adressen auf Mikroinstruktionen im Steuerspeicher sind. <span>Kapitel 6 - Pipelining Wozu dient Pipelining? Pipelining soll es ermöglichen Befehle überlappt auszuführen. Dazu sind ein einheitliches Befehlsformat fester Länge Grundlage. Deshalb werden werden nur auf Register getätigt. Für Speicheroperationen wird die LOAD / STORE Philosophie verfolgt, um langsame Hauptspeicherzugriffe zu minimieren. Was ist Voraussetzung für Pipelining? Die Befehlsverarbeitungsphase muss sich in mehrere voneinander unabhängige Phasen unterteilen lassen. Die einfachste Form einer Pipeline ist die 5-stufige mit folgenden Phasen: Befehl holen Befehl dekodieren Befehl ausführen Auf Speicher zugreifen Ergebnis in Register schreiben Moderene CPU's haben weitaus komplexere Pipelines, in denen die einzelnen Stufen wiederrum in mehrere sich überlappende Phasen aufgeteilt werden. Der allgemeine Aufbau einer (fünfstufigen) Pipeline Um Parallelität in der Befehlsausführungsphase zu erreichen, wird der Datenpfad so konstruiert, daß folgende (hier fünf) Phasen unabhänig voneinander arbeiten können. Nur so ist es möglich eine verzahnte Abarbeitung mehrerer Befehle zu erreichen. Abb.: Die Piplelinestufen Somit wird ,nachdem eine Pipeline gefüllt ist, im Optimalfall pro Takt ein Befehl fertig. (CPI = 1) Welche Pipeline-Konflikte müssen behandelt werden? Datenabhängigkeiten (Data Hazards) Sind logische Abhängigkeiten, welche eine verzögerte Abarbeitung erfordern, weil z.B. ein Folgebefehl auf ein Ergebnis eines anderen Befehles warten muss. Jump- / Branchverzögerungen (Control Hazards) Bei Sprungbefehlen liegt oft das Sprungziel nach der Dekodieung noch nicht fest. Somit müssen Techniken eingesetzt werden um diese Wartezeiten zu minimieren. (Branch Prediction) Ressourcenkonflikte (Structural Hazards) Bei bestimmten Befehlskombinationen ist es unter Umständen möglich, daß ein Teilwerk seine Arbeit wiederholen muss. Solche Ressourcenkonflikte treten dann auf, wenn nicht jeder Teilphase völlig unabhängige Teilwerke zugeordnet sind. Ein Beispiel ist z.B. ein zeitgleicher Lesezugriff eines LOAD/STORE Befehles, welcher sich zwangsweise mit einem eventuellen MEM ACCESS eines anderen Befehles überschneidet. Abhilfe können hier Dual-Port RAM, Havard-Architektur oder getrennte Code- und Datencaches schaffen. Welche drei verschiedenen Datenabhängigkeiten gibt es? RAW, WAW und WAR-Konflikte sind Datenabnhänigkeiten, welche in Pipelines auftreten können. Dabei ist das RAW-Problem für Pipelines typisch. WAR Konflikte treten eher bei Out-Of-Order Execution auf. Um Read-After-Write Konflikte aufzulösen, gibt es verschiedene Ansätze wie Softwarelösungen ( Compileroptimierung), Scoreboarding (zentrale Steuerlogik) und Forwarding (zusätzlicher Datenpfad). Was ist Forwarding? Beim Forwarding wird ein Bypass eingerichtet, welcher ein Ergebniss einer Operation schon einem Folgebefehl zur Verfügung stellt, bevor es überhaupt in ein Register geschrieben wurde. Aber trotz Load-Forwarding hat ein Ladebefehl eine Verzögerung, welche nicht gänzlich eliminiert werden kann. In diesem Fall kann die Delayed-Load Technik oder auch eine Befehlsumordnung Anhilfe schaffen. Was ist die Delayed Load-Technik? Bei der Delayed Load-Technik wird die Verzögerung nach einem LOAD Befehl als architektonisches Merkmal angesehn und den Compilerbauern offengelegt. Diese können nun durch Befehlsumordnungen versuchen, nach einem LOAD-Befehl einen datenunabhängigen Befehl einzufügen, um den Slot zu füllen. Zusammenfassung Pipelining Pipelines werden in allen modernen CPUs benutzt. Die UltraSparc2 hat neun und der P2 zwölf Stufen. Der Intel Pentium Itanium weißt eine 20 stufige Superpinepline (pipeline in der sich einzelne Stufen überlappen können) auf! Pipes werden heutzutage in Kombination mit der Superskalartechnik verwendet, um höchste Effizienz und Parallelverarbeitung gewährleisten zu können. Die fünf grundlegenden Stufen einer einfachen Pipeline sind IF,ID,EX,MEM und WB. Takte T = Befehle + (Pipestufen - 1) Folgende Abhängigkeiten verhindern, dass die CPI auf eins gehen: Strucual Hazards bzw. Ressourcenkonflikte IF und MEM wollen gleichzeitig auf Speicher lesend oder schreibend zugreifen. Das geht nicht, außer bei Dual-Port-RAM, welcher aber sehr teuer ist. Dieses Problem tritt aber bei modernen CPU's kaum noch auf, da eh intern eine Havard-ähnliche Architektur mit getrenntem Befehls- und Datencache gearbeitet wird. Data Hazards bzw. Datenabhängigkeiten Ein Folgebefehl wartet auf das Writeback der darüber liegenden Pipe, da er von diesem Befehl abhängig ist. Dies kann durch Nops bzw. Stalls ineffizient gelöst werden. Besser der Programmierer oder der Compiler löst diese Abhängigkeiten durch eine clevere Umordnung der Befehlsfolge auf. Es gibt aber noch eine andere Möglichkeit, welche aber hardwareseitig unterstützt werden muss. (VLIW, Superskalar) Forwarding Beim Forwarding werden Ergebnisse, sobald sie vorliegen an die nächste Stufe weitergereicht und nicht erst auf das Write Back gewartet. In anderen Worten: Das Ergebnis der ALU wird dieser sofort wieder eingespeist. Control Hazards bzw. Sprungverzögerungen Sprungergebnisse stehen erst in der Write Back Phase an. Moderne Prozessoren haben aber schon in der Fetch/Decode-Einheit eine Logik, welche die Zieladresse des Sprunges berechnet. Eine andere Möglichkeit ist die des spekulativen Ausführens. Hier tritt aber das Problem auf, dass viel Aufwand bei falscher Spekulation getrieben werden muss. Was ist der Unterschied zwischen echten und unechten Datenabhängigkeiten? Echte Datenabhängigkeiten sind RAW-Konflikte, bei dem ein Befehl auf die Beendigung eines Anderen warten muss, da er das Ergebnis als Operand benötigt. Unechte Datenabhängigkeit sind Abhängigkeiten, welche nur durch Namensabhängigkeit entstehen. Es gibt zwei Arten unechter Datenabhängigkeit: Antidependence sind WAR-Konflikte, welche entstehen, wenn ein Folgebefehl auf ein Register schreiben möchte, das noch von einem Anderen benutzt wird. Output Dependece sind WAW-Konflikte, welche entstehen, wenn mehrere Befehle auf ein und das selbe Register schreiben. Hier muss sichergestellt werden, daß die Schreibreihenfolge der der Befehle entspricht. Beide Abhängigkeiten können durch Register Renaming vermindert werden! Kapitel 7 - Branch Prediction Control Hazards (Jump / Branch Problematik) Sprungbefehle stellen einen Dorn im Auge einer jeden Pipeline dar, da diese besondere Vorkehrungen erfordern. D
| status | not read | reprioritisations | ||
|---|---|---|---|---|
| last reprioritisation on | suggested re-reading day | |||
| started reading on | finished reading on |
Grundprinzipien der Rechnerarchitektur
und das selbe Register schreiben. Hier muss sichergestellt werden, daß die Schreibreihenfolge der der Befehle entspricht. Beide Abhängigkeiten können durch Register Renaming vermindert werden! <span>Kapitel 7 - Branch Prediction Control Hazards (Jump / Branch Problematik) Sprungbefehle stellen einen Dorn im Auge einer jeden Pipeline dar, da diese besondere Vorkehrungen erfordern. Da das Ziel eines Sprungbefehles oft erst festgestellt werden muss, liegt diese Adresse erst ab der MEM ACCESS Phase bereit. Somit kann das erneute Laden des Programmcounters auch erst in dieser Phase geschehen. So verzögert sich das Holen des nächsten Befehles um einige Takte. Durch eine Optimierung der Pipeline kann zwar die stall-Phase verkleinert, aber nicht ausgeschlossen werden. (durch Verlegung des Sprungbedingungstests in die Decode-Phase) Welche Methoden gibt es zur Reduzierung von Sprungverlusten? Predict Not Taken / Predict-Taken (fixed prediction) Objektcode basiert (statisch) dynamisch Brach-Prediction mit History Buffern (correlating / non-correlating) Delayed-Branch Wie funktioniert die Predict-Not-Taken bzw. Predict-Taken Methodik? Hier wird nichts weiter gemacht als entweder alle Sprünge voreingestellt abzulehnen oder alle Sprünge ersteinmal ohne Gewähr duchzuführen. Allgemeine Programmstatistiken sagen aus, dass mehr bedingte Sprünge ausgeführt als abgewiesen werden. Wie funktioniert die Delayed-Branch Methode? Hier wird ein sprungunabhängiger Befehl in den Delay Slot eingeschleust. Dies muss somit schon von den Compilerbauern berücksichtigt werden. Um diese Bedingung zu Umgehen wird die "Cancelling Branches"-Technik eingesetzt. Im Mittel werden dann trotzdem die Branch-Verluste verringert. Durch ein zusätzliches Bit im Befehlscode gibt der Compiler die wahrscheinlichste Sprungrichtung an. Nun kann entsprechend dieser Annahme ein Befehl in den Delay Slot eingefügt werden, der nur gültig ist, wenn der Sprung richtig vorhergesagt war. Falls nicht wird der Delay-Slot-Befehl abgebrochen (gecancelt). Dynamische Branch-Prediction Um Wartezeiten durch bedingte Sprünge zu vermeiden, sollte das Sprungziel schon mit dem Ende der Fetch-Phase zur Verfügung stehen. Es gibt zwei Ansätze Sprungzielspeicher (branch-target-buffer = BTB) Sprungvorhersage-Puffer (Branch History Table = BHT) Wie arbeitet eine Branch History Table? In dieser Tabelle wird im Grunde nur durch ein Bit (oder mehr) vermerkt, ob ein Sprung durchgeführt wurde oder nicht. Als Index der Tabelle dient der niederwertige Teil der Adresse des dazugehörigen Sprungbefehls. Nun kann die Pipeline in der Fetchphase nach einem eventuell vorhandenen Eintrag schauen und diesen als Entscheidungsgrundlage nehmen. Welchen Nachteil hat die 1-Bit Sprungvorhersage? Es wird nicht nur bei einem Schleifenaustritt der Sprung falsch vorhergesagt, sondern auch die erste Vorhersage bei erneuter Verwendung der Schleife. Wie arbeitet die 2-Bit-Sprungvorhersage mit BHT? Durch einen einfachen Zähler kann man den Nachteil der 1-Bit-Vorhersage minimieren. Hier wird die Vorhersage erst geändert, wenn sie zweimal falsch war. Es hat sich gezeigt, daß durch Zähler mit mehr als 2 Bit sich die Performance nicht weiter signifikant erhöhen läßt. Abb.: 2-Bit-Sprungvorhersagenautomat Wie arbeitet der Branch-Target-Buffer? Hier wird die Zieladresse eines gemachten Sprungs direkt gespeichert, um diese gegebenfalls ohne Verzögerung wiederzuverwenden. So kann bei einem Hit (Index stimmt mit Befehlsadresse überein) sofort der Instruction Counter mit der dazugehörigen Sprungadresse geladen werden). Exeptions Exeptions unterbrechen den Programmablauf Aufgrund verschiedenster Fehler oder Anforderungen, wie Softwareinterrupts, Page Faults oder anderen Verletzungen. Bei synchronen Exeptions treten die Fehler stehts an der gleichen Programmstelle auf. Asynchrone werden durch externe Geräte ausgelöst und können nach dem laufenden Befehl ausgeführt werden. Was sind Precice Exeptions? Sind Exeptions, welche garantieren, dass die Exeptions direkt nach oder während des Befehles ausgeführt werden und kein Folgebefehl vorher abgearbeitet wird. Zusammenfassung der Sprungvorhersage Sprungvorhersage ist extrem wichtig für Pipelining und Superskalarität, um stalls und Verzögerungen zu minimieren. Bei statischer Vorhersage werden Rückwärtssprünge meist erst durchgeführt und Vorwärtssprünge nicht. Wurde ein Sprung falsch vorhergesagt, muss die angefangene Instruktion rückgängig gemacht werden, was aufwendig ist. Deshalb gibt es ausgeklügelte Verfahren für die Branch Prediction. Statische Sprungvorhersage Es werden Compiler benutzt, die spezielle Sprungbefehle mitführen, welche ein Bit für die Sprungvorhersage enthalten. Da der Compiler ja weiß, wie oft eine Schleife durchlaufen wird, ist das sehr effizient. Dies muss aber architektonisch von der Hardware unterstützt werden. Des Weiteren ist kein Speicher für die History Table notwendig, was es kostengünstiger macht. Statische Verfahren erreichen eine Trefferrate von 65 bis 85%, was für moderne CPU's mit Superpipelines zu wenig ist. Dynamische Verfahren erreichen Trefferraten bei der Vorhersage von 98% und mehr! Dynamische Sprungvorhersage Es gibt zwei grundlegende Methoden. BHT und BTB. Die Branch History Table (Branch Predicion Buffer) ist ein Cache, in der alle bedingten Sprünge protokolliert werden. ( bis zu mehereren Tausend) Einfachste Version enthält ein Valid-Bit (Branch taken oder nicht), welches durch den niederwertigen Teil der Sprungadresse adressiert wird. Kompliziere Implementationen arbeiten nach dem n-Wege Prinzip. Durch Second Chance kann dieses Verfahren noch verbessert werden. Der Branch Target Buffer speichert nicht nur die taken-Bits, sondern auch die Sprungzieladresse, um null Verluste bei wiederholtem Aufruf zu haben. Das setzt voraus, dass nur taken branches aufgenommen werden. Bei einem Hit in der BTB kann somit während der Fetch Phase der Program Counter überschrieben werden. Werden keine History Bits mitgeführt spricht man vom BTAB. Wie arbeitet Second Chance? Nach Beenden einer Schleife wird ein Sprung logischerweise falsch vorhergesagt. Um zu vermeiden, dass nun fälschlicherweise das Sprungbit falsch gesetzt wird (da ja die gleiche Schleife noch mal durchlaufen werden kann), ändert man dieses erst nach der zweiten falschen Vorhersage. Leicht zu implementieren als Finite State Machine mit vier Zuständen. Nachteil der dynamischen Vorhersage ist die notwendige teuere und komplexere Hardware. Was ist der Vorteil von BHT gegenüber BTB? Branch Target Buffer loggen nur, ob ein Sprung genommen wurde oder nicht. Daher gibt es bei MIPS-Architekturen die BTB verwenden immernoch die sogenannten Branch Delay Slots, da die Sprungadresse trotzdem neu ermittelt werden muss. BHT beseitigen diesen Nachteil, da sie die Sprungadresse mit abspeichern und diese dann sofort in den IP geladen werden kann. Was sind Correlating Predictors? Betrachten wir folgendes Codefragment, fällt uns auf, daß ein Branch Predictor, der nur einen Sprung als Entscheidungsgrundlage einbezieht, den Zusammenhang der drei Sprünge nicht erkennen kann. if (a==10) //1. Sprung a=0; if (b=0) //2. Sprung b=0; if (a!=b){ //3. Sprung ... //abhängig von 1. und 2. Sprung } Um diese Abhängigkeiten in eine Sprungvorhersage einbeziehen zu können, sind Correlating Predictors notwendig. Solche Einheiten werden oft als (m,n)-Predictors bezeichnet. protokolliert wird das Verhalten der letzten m Sprünge je mit einem n-Bit Predictor (z.B. 2-Bit Second Chance) somit wird aus 2^m*n-Bit Preticors ausgewählt, um Vorhersage für den jeweiligen Sprung zu treffen Wie werden Correlating Predictors hardwaremäßig implementiert? Das Implementieren dieser Predictors ist weitaus einfacher, als man es annehmen würde. Es wird einfach für die History-Bits ein m-Bit-Shift Register verwendet, um die letzten m Sprünge zu speichern. Welche Performancesteigerung ist durch Correlating Predictors erreichbar? Eqntott ist ein Benchmark, welches speziell mehrere voneinander abhängige Sprünge simuliert. Hier sinkt die Fehlvorhersage von 20% auf unter 8%! Beim GCC-Compiler sind dagegen keine Unterschiede zwischen Correlating Predictors und normaler 2-Bit Sprungvorhersage erkennbar. Kapitel 8 - Superskalarität Was bedeutet superskalar? Mit normalen Pipelines (Überlappen von Instruktionen) ist nur eine maximale Performance von einem Befehl / Takt technisch und theor
